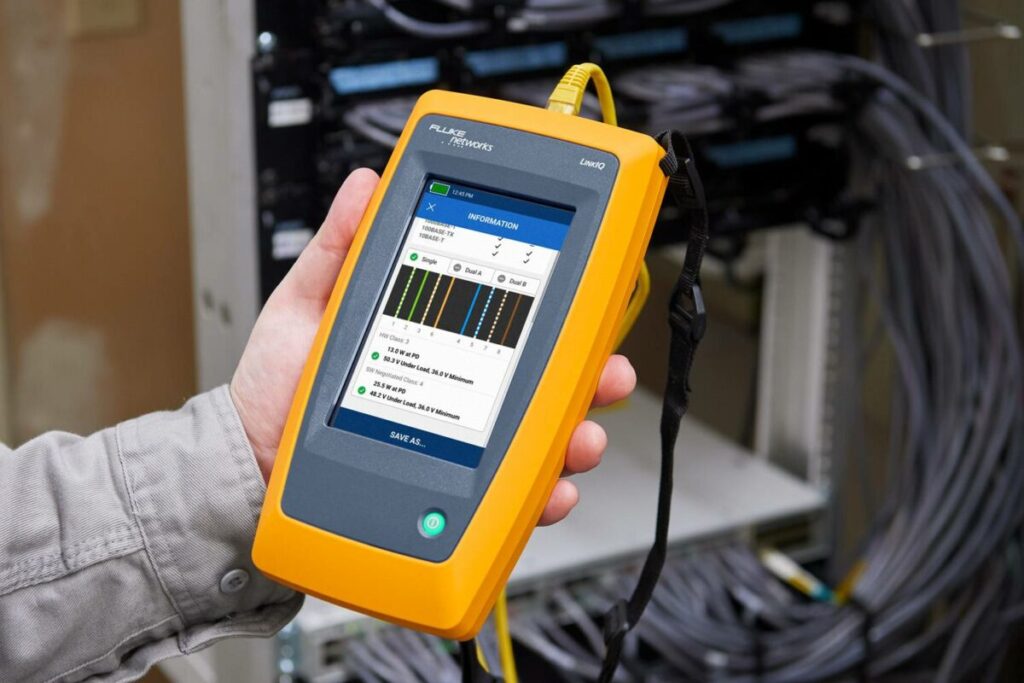

ثورة في صيانة شبكات الكهرباء إليك القوة الحقيقية لجهاز كشف نبضات الكابلات TDR

جهاز كشف نبضات الكابلات TDR يمثل نقلة نوعية في منهجية صيانة الشبكات الكهربائية وشبكات الاتصالات حول العالم، ولا يمكن اعتبار تحديات البنية التحتية المتنامية في المشاريع الكبرى مسألة ثانوية، خاصة في بيئة مثل المملكة العربية السعودية التي تشهد تسارعا غير مسبوق في التطور العمراني والصناعي.

وتتطلب هذه التحديات حلولا تشخيصية متقدمة تضمن استمرارية تدفق الطاقة والبيانات دون انقطاع، ونهدف إلى عرض القيمة الجوهرية لهذه التقنية الحديثة، موضحين كيف يساهم هذا الجهاز في حماية الاستثمارات الضخمة وضمان كفاءة تشغيل لا تضاهى مع البعد عن الأساليب التقليدية التي تتسم بالبطء وارتفاع التكاليف التشغيلية والإصلاحية.

جهاز كشف نبضات الكابلات TDR المفهوم الآلي

تقوم تقنية الانعكاس في المجال الزمني TDR على مبدأ شبيه بالرادار حيث ترسل نبضة جهد منخفضة حادة ومحددة إلى الكابل المراد اختباره، وعند مواجهة هذه النبضة لأي تغير في المعاوقة الكهربائية على طول المسار سواء كان طرف الكابل أو نقطة عطل أو وصلة ينعكس جزء من طاقتها عائدًا إلى الجهاز.

ويقيس جهاز كشف نبضات الكابلات TDR بدقة فائقة الزمن الذي استغرقته النبضة ذهابا وإيابا، ثم يحول هذا الزمن إلى مسافة فعلية عن طريق استخدام عامل سرعة الانتشار (VOP) الخاص بمادة عزل الكابل، وتمثل شركة مصباح المملكة الرائدة في تقديم هذه الحلول المتكاملة للسوق السعودي وهذه العملية لا توفر فقط الموقع الدقيق للعطل بل تقدم تحليل أولي لطبيعة ونوع الخلل مما يمكن فرق الصيانة من اتخاذ قرارات سريعة ومستنيرة.

مبدأ عمل مقياس الانعكاس في المجال الزمني

يعتمد الأداء المتميز للجهاز على دقة قياس زمن العودة وهو ما يحدد بدوره دقة تحديد الموقع، ويتطلب الإعداد الصحيح لهذا الاختبار وجود مسار متوازٍ من موصلين داخل الكابل لتسجيل رسم الانعكاس البياني بوضوح، ويظهر الانعكاس الناتج على الشاشة الرقمية للجهاز كمنحنى بياني حيث يشير شكل وقطبية هذا الانعكاس إلى طبيعة التغير في المعاوقة.

فالانعكاس السلبي يشير عادة إلى دارة قصر أو تسريب بينما الانعكاس الإيجابي يشير إلى دارة مفتوحة، ويستطيع جهاز كشف نبضات الكابلات TDR تحديد هذه التغيرات بوضوح غير مسبوق، مما يلغي الحاجة إلى الاعتماد على التخمين أو الحفر العشوائي الذي يهدر الموارد والوقت.

تجاوز تحديات الصيانة التقليدية

لطالما اعتمدت الطرق التقليدية لكشف أعطال الكابلات على اختبارات المقاومة والاستمرارية والتي رغم أهميتها إلا أنها لا تقدم موقعا دقيقا للعطل، مما يجبر الفرق الفنية على تحديد منطقة واسعة محتملة للخلل، حيث يؤدي هذا النقص في الدقة إلى إطالة زمن التوقف عن العمل وارتفاع التكاليف وزيادة المخاطر التشغيلية خاصة في شبكات الجهد العالي.

ويوفر جهاز كشف نبضات الكابلات TDR حل جذري لهذه المشكلات من خلال تحديد موقع العطل ضمن نطاق بضعة سنتيمترات حتى على مسافات كابلات طويلة تصل إلى عشرات الكيلومترات، ويتم تطبيق هذه التقنية مباشرة على الكابلات فور اكتشاف الأعطال دون الحاجة إلى إجراء أي تعديلات معقدة على الشبكة الأساسية مما يضمن أن عملية التشخيص تجري بدون تعديل يذكر في البنية التحتية القائمة.

دقة تحديد موقع العطل

تعتبر الدقة هي المعيار الحقيقي الذي يفصل بين أدوات التشخيص المتقدمة والأساليب القديمة وفي بيئات البنية التحتية المعقدة في مدن مثل الرياض وجدة، حيث تتقاطع شبكات الكهرباء والاتصالات تحت الأرض لا يمكن التسامح مع أي هامش للخطأ.

كما يستخدم جهاز كشف نبضات الكابلات TDR تقنيات معززة لتحديد أدق مواقع الخلل مثل طريقة انعكاس القوس وطريقة التيار النبضي، وهي تقنيات ضرورية للكشف عن الأعطال ذات المقاومة العالية التي يصعب تحديدها بتقنيات الجهد المنخفض وحدها وتتيح هذه الوظيفة المتقدمة تتبع الآتي:

• وصلات الكابلات ومفاصلها.
• تغلغل المياه والرطوبة في العزل.
• التلف الميكانيكي أو القطع الجزئي للكابل.
• التوصيلات الخاطئة ونقاط الضعف العازلة.

اقرأ المزيد: ثورة في صيانة الكهرباء.. خدمات كشف أعطال الكهرباء بدون تكسير بدقة وسرعة لا مثيل لها

العائد الاقتصادي وضمان الاستمرارية

إن استخدام تقنية الانعكاس الزمني ليس مجرد إجراء فني بل هو استثمار ذكي يدر عوائد اقتصادية مباشرة وغير مباشرة ومن الناحية المباشرة يقلل جهاز كشف نبضات الكابلات TDR بشكل كبير من تكاليف العمالة وحجم الحفر، حيث يتم توجيه الفرق الفنية مباشرة إلى نقطة الإصلاح أما العوائد غير المباشرة فتتمثل في تقليل زمن توقف المصانع والمجمعات التجارية والخدمات الحيوية وهو ما يترجم إلى ملايين الريالات التي يتم توفيرها نتيجة استمرارية العمل

إن الفحص الدوري باستخدام هذا الجهاز ضمن برامج الصيانة الوقائية يطيل العمر الافتراضي للكابلات ويؤجل الحاجة إلى عمليات استبدال مكلفة للشبكات بالكامل مما يعزز الموثوقية الشاملة للنظام الكهربائي أو الإتصالي.

نطاق كشف الأعطال وأنواعها

القدرة على كشف مجموعة متنوعة من الأعطال هي ما يميز الحلول التشخيصية المتكاملة ولا يقتصر عمل جهاز كشف نبضات الكابلات TDR على الأعطال المباشرة كالقصر والانقطاع الكامل فحسب، بل يمتد ليشمل تقييم الجودة الهيكلية للكابل، ومن الأمثلة على الأعطال التي يتم تحديدها هي الفجوات في العزل التغيرات في السماحية الكهربائية والتدهور الناتج عن الشيخوخة أو العوامل البيئية.

ويمكن استخدام الجهاز لتحديد طول الكابل الكلي قبل التركيب مما يضمن دقة المخزون والتركيب، وهذه التقنية تضمن فهما عميقا لحالة الكابلات سواء كانت كابلات طاقة عالية الجهد أو كابلات محورية أو حتى أسلاك الشبكات الخاصة بالحواسيب.

الخبرة البشرية ودور تحليل المنحنيات

على الرغم من التقدم التكنولوجي الهائل الذي يوفره جهاز كشف نبضات الكابلات TDR تظل الخبرة البشرية هي العنصر الحاسم في تفسير البيانات ولا يكفي تحديد موقع الانعكاس، بل يتطلب الأمر محللاً فنياً مدرباً على قراءة وتحليل الأشكال الموجية المعقدة التي تظهر على شاشة الجهاز.

وقد ينتج عن وصلة كابل عادية أو تغيير في مقطع الكابل انعكاس ويكمن دور الخبير في التمييز بين هذه الانعكاسات الطبيعية وتلك التي تشير إلى عطل وشيك أو قائم، حيث يعزز هذا التفاعل بين التكنولوجيا المتقدمة والمهارة الفنية مستوى الدقة ويقلل من الأخطاء في التشخيص مما يضمن أن كل عملية صيانة تتم بفعالية مطلقة.

الاستثمار الوقائي في البنية التحتية

تعد الصيانة الوقائية هي الاستراتيجية الأكثر استدامة لضمان موثوقية الشبكات على المدى الطويل حيث يتيح جهاز كشف نبضات الكابلات TDR إجراء مسح دوري للكابلات قبل وقوع الأعطال الكارثية، ومن خلال مقارنة مخططات الانعكاس المسجلة حديثا بالمخططات المرجعية التي تم حفظها عند تركيب الكابل يمكن للفرق الفنية اكتشاف التدهور التدريجي للعزل أو التغيرات البسيطة التي تشير إلى بداية تكون عطل.

فهذا النهج الاستباقي يتيح جدولة عمليات الإصلاح في أوقات مناسبة ومخطط لها، بدلا من الاضطرار إلى الاستجابة لحالات الطوارئ المكلفة وغير المجدولة مما يعكس أعلى معايير الحوكمة التشغيلية.

أسئلة شائعة

ما هو جهاز تحديد مسار الكابلات؟

أداة دقيقة لتتبع وتحديد مواقع الكابلات المدفونة تحت الأرض أو الجدران قبل الحفر.

كيف يتم اختبار الكابلات؟

يتم بفحص العزل والمقاومة والاستمرارية واختبار الجهد العالي لضمان السلامة.

ماهو جهاز كشف التماس الكهربائي؟

جهاز إلكتروني متقدم يحدد مواقع دارات القصر أو التلف في الكابلات عبر قياس الجهد والتيار.

لاعتماد على جهاز كشف نبضات الكابلات TDR هو قرار استراتيجي لضمان استمرارية الأعمال وكفاءة التشغيل، وهذه التقنية المتقدمة تضع معيارا جديدا لدقة وفعالية صيانة شبكات الطاقة والاتصالات.
