كيفية كشف سلك كهرباء مقطوع في الجدار

تعد عملية كشف سلك كهرباء مقطوع من العناصر الأساسية في أعمال الصيانة الحديثة لضمان استمرارية التغذية وأمان الأنظمة السكنية والصناعية، حيث مع تعقد الشبكات وتزايد الكثافة، يحتاج تحديد موقع العطل فحص منهجي دقيق وأدوات قياس متقدمة، وتكمن أهمية هذا الإجراء في تقليل زمن الانقطاع وخفض الخسائر، إضافة لتجنب مخاطر الحرائق وتلف المعدات.

كما أن الاعتماد على التقنيات الذكية كأجهزة قياس نبضات الإشارة يضمن الوصول للعطل بدقة عالية وسرعة فائقة، وذلك بدون الحاجة إلى تكاليف عالية أو عمليات حفر عشوائي مجهدة، خصوصاً في الكابلات المدفونة تحت الأرض.

عملية كشف سلك كهرباء مقطوع

تتعدد أشكال أعطال الكابلات الكهربائية، إلا أن السلك المقطوع Open Circuit Fault يعد من أكثرها شيوعا وتأثيرا على استمرارية التشغيل، وتكمن خطورته في التسبب بانقطاع كامل للتيار، مع صعوبة تحديد موقعه بدقة، خاصة في الكابلات المدفونة تحت الأرض أو الممتدة لمسافات طويلة

في الشبكات البسيطة مثل إنارة الشوارع، يكون تحديد العطل أسهل نسبيا بسبب معرفة مسار الكابل، أما في الشبكات المعقدة، فقد تصل تكلفة الحفر العشوائي إلى مبالغ ضخمة، ما يجعل التشخيص الدقيق ضرورة اقتصادية وليس مجرد خيار تقني.

أنواع الأعطال في الكابلات

كشف سلك كهرباء مقطوع، يجب معرفة الأنواع الأساسية للأعطال

• الدائرة المفتوحة  Open Circuit هو انقطاع كامل في الموصل.
• الدائرة القصيرة  Short Circuit هو تلامس بين موصلين.
• الخطأ الأرضي Earth Fault هو اتصال الموصل بالأرض.

ما هي أليات كشف الأعطال

تعتمد عملية كشف سلك كهربائي مقطوع على منهجية دقيقة تبدأ بالاختبارات غير التداخلية منخفضة التأثير، بهدف التحقق من وجود العطل دون التسبب في تغير خصائصه الفيزيائية أو الكهربائية.

يراعى أثناء التنفيذ استخدام أدوات قياس معايرة بدقة، مع الالتزام بإجراءات السلامة الكهربائية لتفادي أي مخاطر محتملة أو قراءات مضللة، وتشمل الاختبارات الأولية ما يلي:

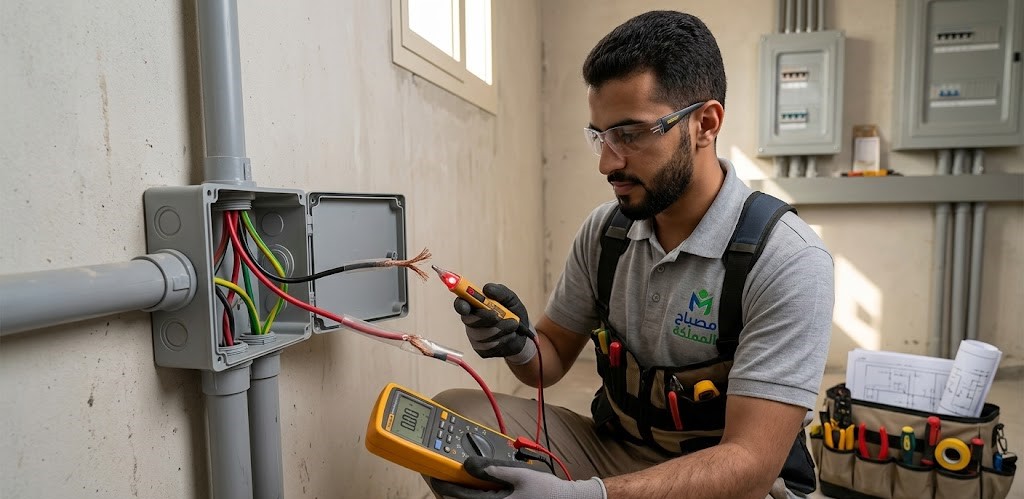

• اختبار الاستمرارية (Continuity Test) ويتم باستخدام جهاز الملتيميتر للتأكد من وجود مسار كهربائي متصل داخل الكابل، حيث يشير عدم وجود صفير أو قراءة إلى احتمال وجود قطع.
• قياس المقاومة منخفضة الجهد ويستخدم لتقييم قيمة المقاومة بين طرفي الكابل، حيث أن القراءة اللانهائية أو المرتفعة جدا تدل على وجود انقطاع.

يتم إجراء القياسات بجهد منخفض لتجنب إحداث تفريغ أو قوس كهربائي قد يؤدي إلى تغيير موقع أو خصائص نقطة القطع، حيث أن تطبيق جهود مرتفعة قد يؤدي إلى انهيار العزل أو تحويل العطل من قطع كامل إلى عطل جزئي.

اقرأ أيضاً:طلب كهرباء طوارئ الآن

استخدام جهاز Time Domain Reflectometer

جهاز TDR  من الأدوات التشخيصية المتقدمة في مجال كشف سلك كهرباء مقطوع، حيث يعتمد على مبدأ تحليل الإشارات المنعكسة لتحديد موقع الخلل بدقة عالية دون الحاجة إلى الحفر أو التدخل الميكانيكي المباشر.

يقوم الجهاز بإرسال نبضة كهربائية منخفضة الجهد عبر الكابل، ثم يراقب الزمن الذي تستغرقه هذه النبضة للعودة بعد انعكاسها عند نقطة العطل “قطع كلي/ قصور كهربائي/ تغير في المعاوقة” ومن خلال هذه البيانات يمكن حساب المسافة بدقة بين نقطة القياس وموقع العطل، وتتضمن أهم استخدامات الجهاز:

• تحديد موقع القطع الكامل في الكابلات بدقة مترية عالية.
• اكتشاف حالات القصر الكهربائي (Short Circuit) وتحليل شدتها.
• تشخيص تغيرات المعاوقة الناتجة عن تلف العزل أو الرطوبة.
• تقليل زمن الصيانة وتكاليف الإصلاح مقارنة بالطرق التقليدية.
• العمل بكفاءة في الكابلات المدفونة أو الممتدة لمسافات طويلة

أجهزة TDR ثنائية القناة

أجهزة TDR ثنائية القناة (Dual-Channel TDR) خيار متقدم في مجال تشخيص أعطال كشف سلك كهرباء مقطوع، حيث توفر مستوى أعلى من التحليل المقارن والدقة التشغيلية مقارنة بالأجهزة أحادية القناة.

تعتمد هذه الفئة على قناتين مستقلتين لالتقاط الإشارات المنعكسة، ما يتيح للمهندس إجراء قياسات متزامنة وتحليل الفروقات بين حالتين مختلفتين في نفس اللحظة، حيث تتضمن أبرز مزايا أجهزة TDR ثنائية القناة:

• إجراء مقارنة مباشرة بين كابل سليم وآخر مشتبه بوجود عطل به لتحليل الفروقات بدقة
• اختبار أكثر من خط أو مسار كهربائي في وقت واحد، مما يزيد من كفاءة الفحص
• دعم العمل على دوائر حية (Live Circuits) في بعض الموديلات المتقدمة، مع الحفاظ على سلامة النظام
• تحسين دقة تحديد موقع العطل من خلال تحليل إشارتين بشكل متزامن
• تقليل زمن التشخيص وزيادة الإنتاجية في مشاريع الصيانة الكبرى

تقنية Arc Reflection

تقنية Arc Reflection واحدة من أكثر الطرق تطورا في كشف سلك كهرباء مقطوعو وتحديد أعطال الكابلات ذات الجهد المتوسط والعالي، حيث تعتمد على مبدأ فيزيائي دقيق يقوم على تحويل العطل عالي المقاومة إلى حالة يمكن قياسها وتحليلها بسهولة باستخدام أجهزة TDR.

تبدأ العملية بإرسال نبضة ذات جهد عالي داخل الكابل، ما يؤدي إلى توليد قوس كهربائي مؤقت عند نقطة العطل، هذا القوس يعمل على تقليل مقاومة العطل بشكل لحظي، وبالتالي تحويله إلى حالة شبيهة بالقصر الكهربائي يمكن رصدها بدقة عبر أجهزة القياس.

تساعد هذه التقنية في تحسين دقة تحديد الموقع حتى في الحالات المعقدة التي يصعب فيها استخدام الطرق التقليدية، وتستخدم بشكل واسع في شبكات الطاقة والبنية التحتية الحرجة، نظرا لقدرتها على التعامل مع الأعطال المعقدة التي لا تستجيب لطرق القياس التقليدية، ما يجعلها أداة أساسية في أنظمة الصيانة الحديثة عالية الاعتمادية.

الأنظمة الذكية لكشف الأعطال

مع التطور المتسارع في أنظمة مراقبة البنية التحتية الكهربائية، ظهرت حلول ذكية متكاملة تعتمد على دمج تقنيات الاستشعار والاتصالات والتحليل الرقمي في منظومة واحدة قادرة على المراقبة اللحظية والتنبؤ بالأعطال قبل وقوعها.

هذه الأنظمة لم تعد تكتفي بالكشف التقليدي، بل أصبحت تعتمد على تحليل سلوك الكابل بشكل مستمر واستخراج أنماط دقيقة تساعد في رفع كفاءة التشغيل وتقليل المخاطر التشغيلية بشكل كبير.

يعد هذا التحول نقلة نوعية في إدارة شبكات الطاقة، حيث أصبح القرار مبني على بيانات فورية وتحليلات متقدمة بدلا من الفحص اليدوي أو الاستجابة بعد حدوث العطل، وتشمل مكونات الأنظمة الذكية الحديثة:

جمع البيانات Sensors	قياس درجة حرارة الكابلات والمعدات بشكل لحظي مراقبة التفريغ الجزئي داخل العزل للكشف المبكر عن التدهور تحليل قيم التيار والجهد لاكتشاف أي انحرافات غير طبيعية تقييم حالة العزل الكهربائي بشكل مستمر لضمان السلامة التشغيلية
نقل البيانات Data Transmission	الاعتماد على شبكات الجيل الرابع والخامس 4G / 5G لنقل البيانات بسرعة عالية استخدام تقنيات إنترنت الأشياء (IoT) لربط الأجهزة ضمن شبكة موحد توظيف شبكات Ethernet الصناعية لضمان استقرار الاتصال في البيئات القاسية
التحليل الذكي Smart Analytics	تطبيق تقنيات الذكاء الاصطناعي لتحليل البيانات في الزمن الحقيقي استخدام تحليل البيانات الضخمة لاكتشاف الأنماط الخفية في الأداء التنبؤ بالأعطال قبل حدوثها من خلال نماذج تعلم آلي متقدمة

كيف تكشف مصباح المملكة أعطال الكابلات؟

تعتمد شركة مصباح المملكة على منهجية دقيقة وتقنيات متطورة لكشف الأسلاك المقطوعة وإصلاحها بأعلى مستويات الأمان، وتتمثل الطرق في ما يلي:

• معاينة تمديدات الأسلاك الظاهرة لرصد أي علامات احتراق أو تلف خارجي.
• استخدام أجهزة الفحص الإلكترونية لتحديد موقع انقطاع التيار بدقة داخل الجدران.
• فحص استمرارية السلك وتحديد نقطة توقف تدفق الشحنات الكهربائية.
• قطع الجزء التالف وإعادة التوصيل وعزله بالانكماش الحراري لمنع الرطوبة.

اسئلة شائعة حول كشف سلك كهرباء مقطوع

ما هي الأجهزة المستخدمة للكشف عن الأسلاك المقطوعة داخل الجدران بدون حفر؟

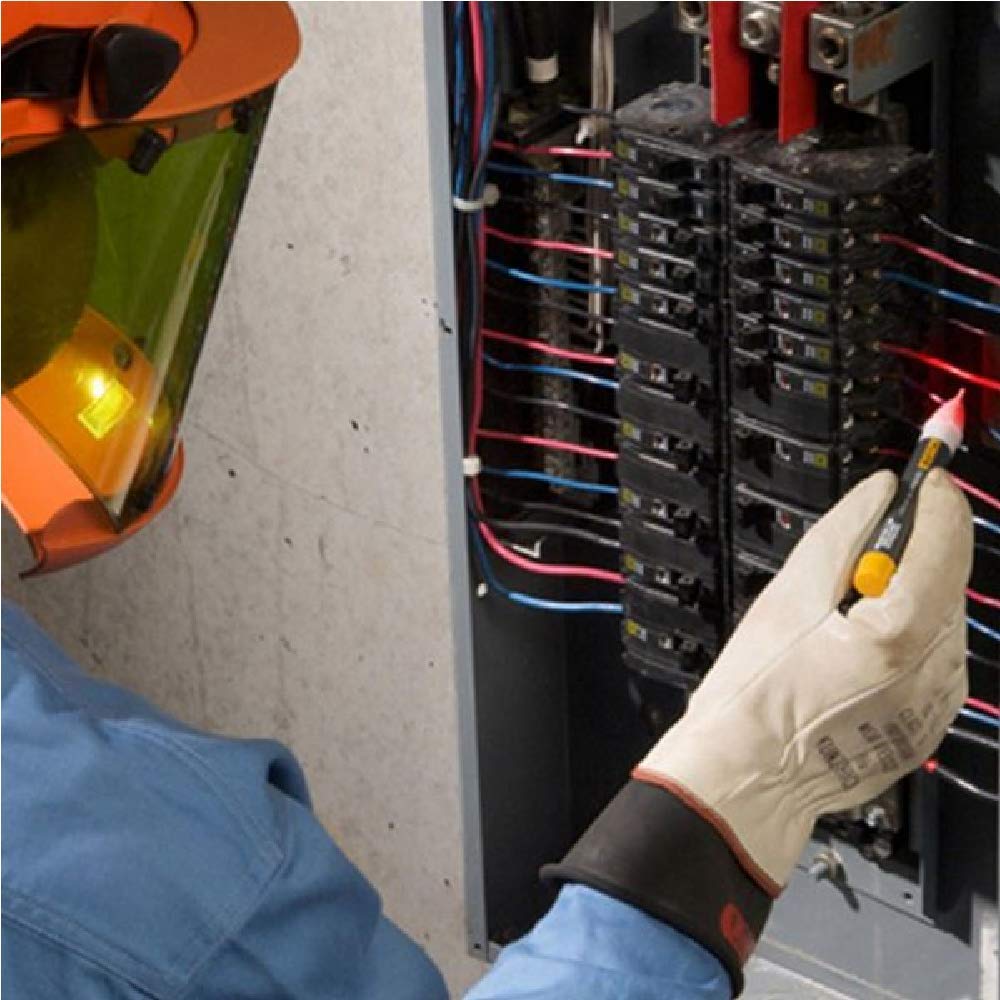

تستخدم أجهزة TDR وكواشف الأسلاك داخل الجدران وأجهزة تتبع الدوائر لكشف سلك كهرباء مقطوع، إضافة إلى أجهزة كشف الجهد غير التلامسية وأحيانا الكاميرات الحرارية.

هل يمكن إصلاح سلك كهرباء مقطوع داخل الجدار أم يجب تمديد سلك جديد بالكامل؟

يمكن الإصلاح إذا كان موضع العطل محدودً، لكن يُفضل تمديد سلك جديد لضمان الأمان واستقرار التيار وتقليل احتمالية تكرار العطل.

كم تكلفة تحديد وإصلاح سلك كهرباء مقطوع داخل جدار المنزل في السعودية؟

التكلفة تختلف حسب الموقع وطول الكابل، لكنها تأتي بين 200 إلى 800 ريال للكشف والإصلاح، وقد تزيد مع الأعمال المعقدة أو التمديدات الطويلة.

كشف سلك كهرباء مقطوع أصبح منظومة متكاملة تجمع بين القياس الدقيق والتقنيات المتقدمة والتحليل الذكي بما يضمن تحديد العطل بسرعة ودقة بأقل تكلفة ممكنة ويمكنك الاعتماد على شركة مصباح المملكة تواصل معنا الان.
